Graph API 详解：StateGraph 核心 API 完全指南

简单来说

Graph API 是 LangGraph 的"画流程图"编程风格。你用节点（Node）表示每个工作步骤，用边（Edge）连接步骤之间的流转关系，最终编译成一个可执行的 AI 工作流。就像用 Visio 画流程图，然后这个流程图真的能跑起来！

🎯 本节目标

学完本节，你将能够：

掌握 StateGraph 的所有核心 API
理解 State、Reducer、MessagesValue 的设计原理
熟练使用 addNode、addEdge、addConditionalEdges
学会 Command 控制节点路由

核心痛点与解决方案

痛点：为什么需要"画图"？

传统写法：

typescript

async function handleTask(input) {
  const step1Result = await doStep1(input);
  if (needStep2(step1Result)) {
    const step2Result = await doStep2(step1Result);
    if (needStep3(step2Result)) {
      // 无限嵌套...
    }
  }
  // 状态管理混乱、难以调试、无法可视化
}

解决：Graph API 的清晰表达

typescript

const graph = new StateGraph(State)
  .addNode("step1", doStep1)
  .addNode("step2", doStep2)
  .addNode("step3", doStep3)
  .addEdge(START, "step1")
  .addConditionalEdges("step1", shouldGoStep2, ["step2", END])
  .addConditionalEdges("step2", shouldGoStep3, ["step3", END])
  .compile();

对比维度	传统写法	Graph API
可读性	嵌套混乱	节点+边，清晰明了
可视化	无法可视化	自动生成流程图
调试	console.log 满天飞	每个节点的输入输出清晰
扩展	改一处动全身	加节点连边即可

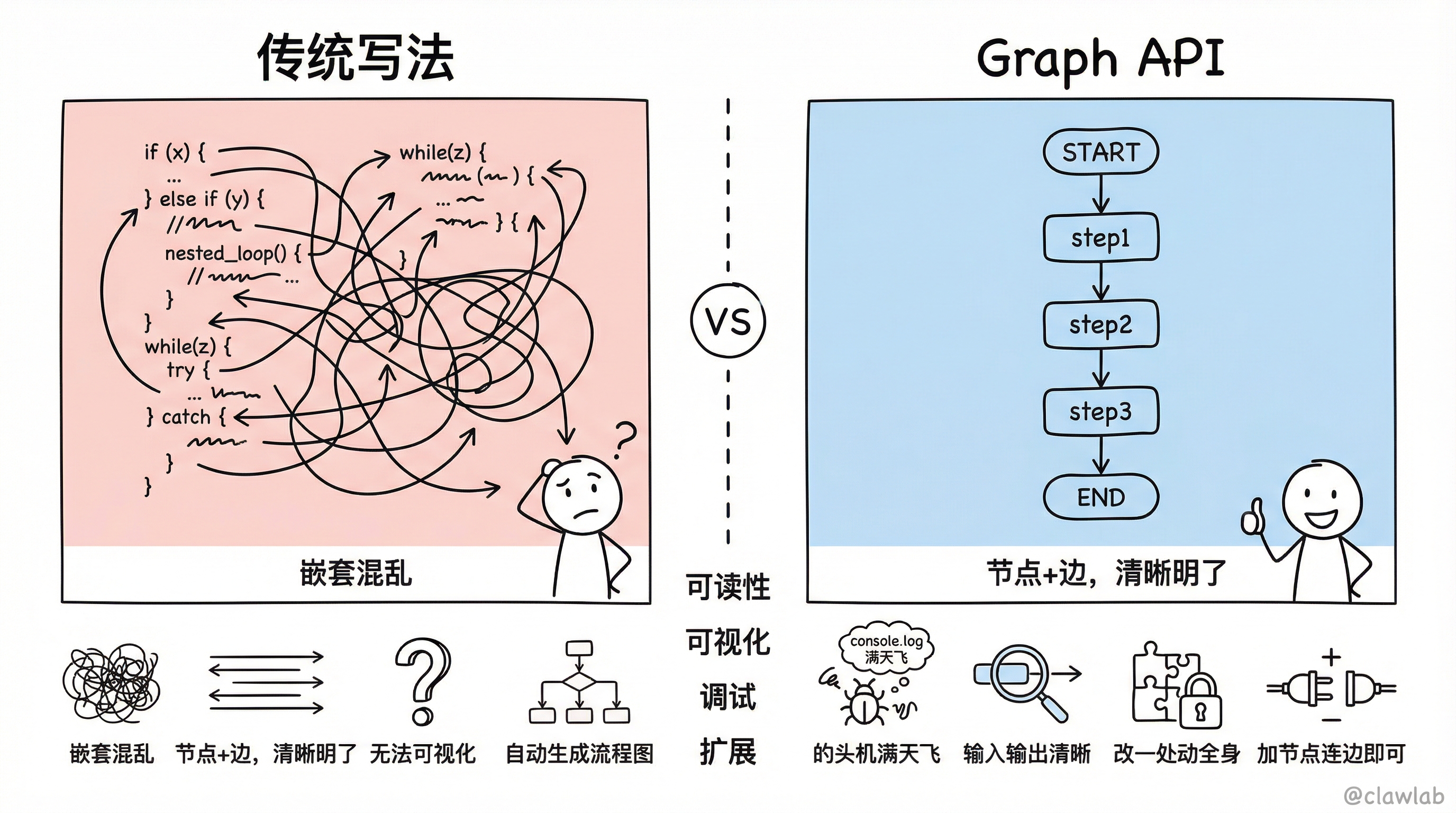

传统写法 vs Graph API 对比

生活化类比：地铁线路图

把 Graph API 想象成地铁系统：

Graph API 概念	地铁类比	说明
StateGraph	整个地铁网络	定义了所有可能的路线
Node（节点）	地铁站	每个站做一件事（上下客）
Edge（边）	轨道	连接两个站
Conditional Edge	换乘站	根据目的地选择下一条线
State	乘客手里的票	记录从哪来、要去哪、经过了哪些站
START / END	起点站 / 终点站	旅程的开始和结束
compile()	开通运营	画好图后，地铁才能真正跑起来

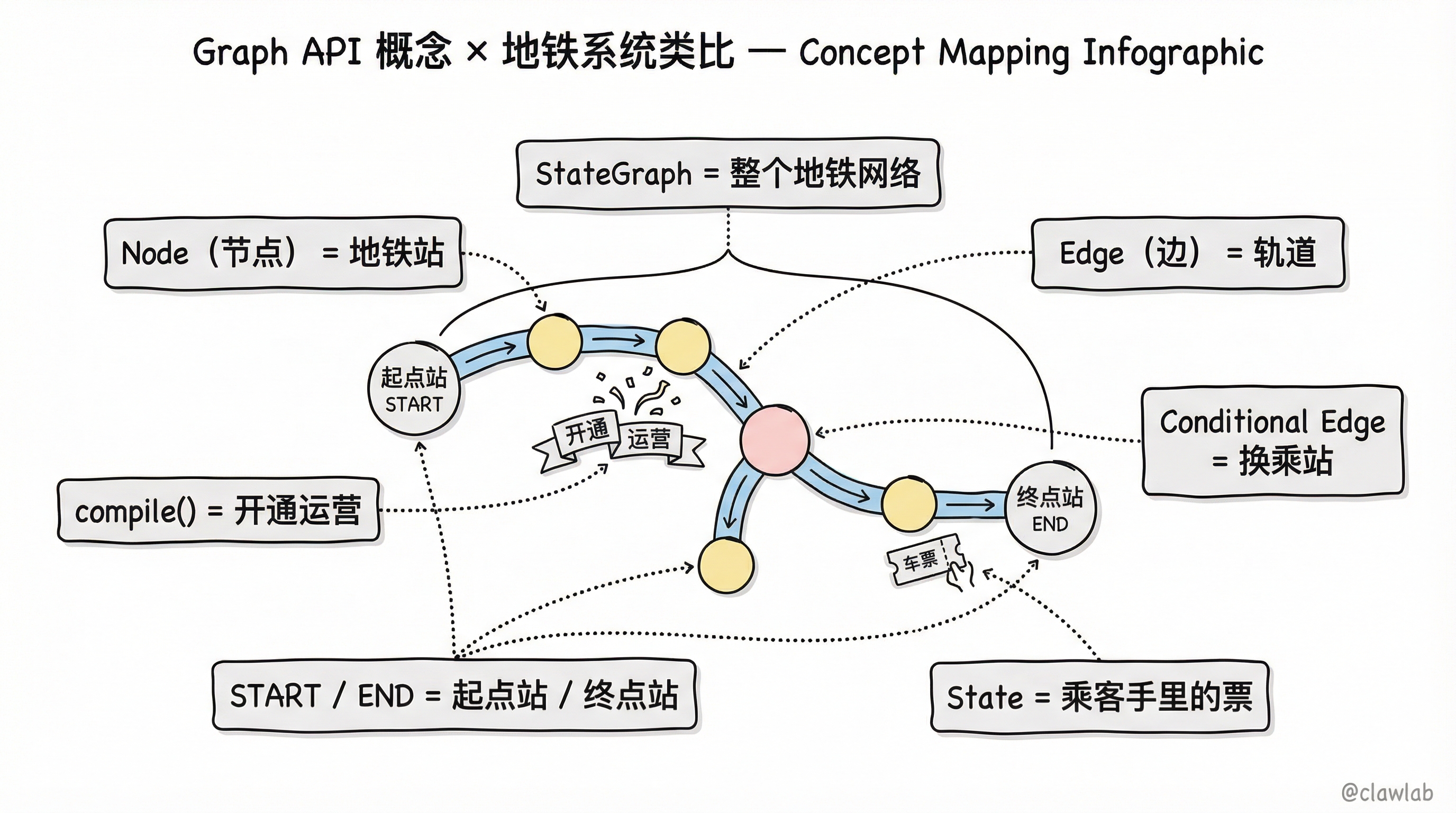

Graph API 概念与地铁系统类比

核心 API 详解

1. StateGraph：创建图

typescript

import { StateGraph } from "@langchain/langgraph";

const graph = new StateGraph(StateSchema);

StateGraph 是一切的起点，传入一个状态定义（Schema），返回一个可以添加节点和边的图构建器。

2. StateSchema：定义状态结构

状态是所有节点共享的"公告板"，用 Zod 定义结构：

typescript

import { StateSchema, MessagesValue, ReducedValue } from "@langchain/langgraph";
import * as z from "zod";

const MyState = new StateSchema({
  messages: MessagesValue,
  count: new ReducedValue(
    z.number().default(0),
    { reducer: (current, update) => current + update }
  ),
  data: z.string().optional(),
});

State 值类型对比

类型	用途	更新方式
普通值 `z.string()`	简单数据	直接覆盖
MessagesValue	对话消息列表	自动追加新消息
ReducedValue	需要累积/合并的数据	通过 reducer 函数处理

MessagesValue 详解

typescript

const State = new StateSchema({
  messages: MessagesValue,
});

💡 人话解读：

"MessagesValue 就像一个聊天记录本，新消息来了自动加到最后面，不会覆盖之前的内容。"

内部实现原理：

使用 addMessages 作为 reducer
自动处理消息追加、去重、更新

ReducedValue 详解

typescript

const State = new StateSchema({
  llmCalls: new ReducedValue(
    z.number().default(0),
    { reducer: (current, update) => current + update }
  ),
});

💡 人话解读：

"每次节点返回 { llmCalls: 1 }，不是把值改成 1，而是在原来基础上 +1。"

常见 Reducer 模式：

typescript

// 累加
{ reducer: (a, b) => a + b }

// 追加到数组
{ reducer: (arr, item) => [...arr, item] }

// 合并对象
{ reducer: (obj, update) => ({ ...obj, ...update }) }

// 取最新值
{ reducer: (_, newValue) => newValue }

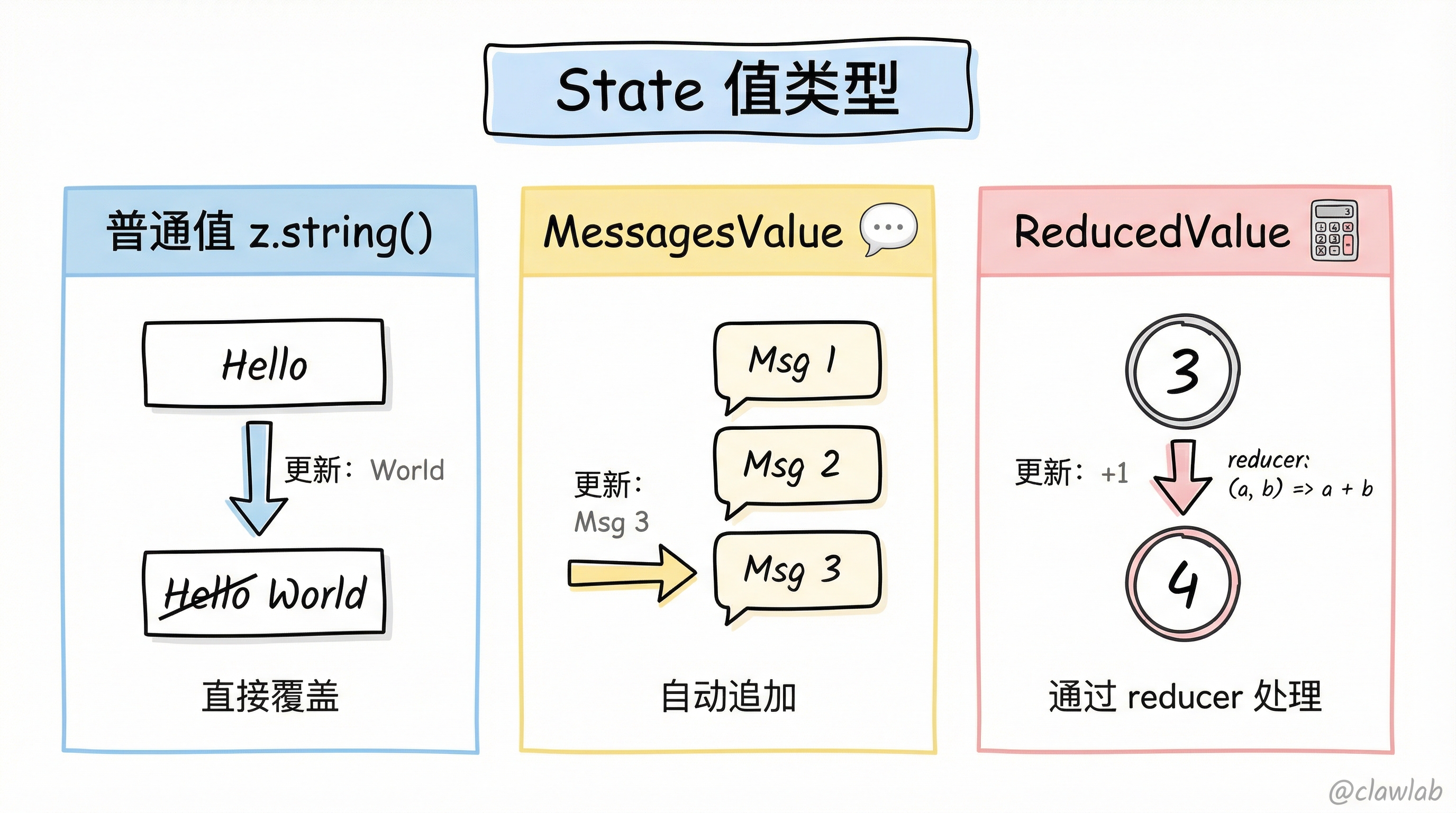

三种 State 值类型对比

3. addNode：添加节点

typescript

graph.addNode("nodeName", nodeFunction, options?)

基础用法：

typescript

import { GraphNode } from "@langchain/langgraph";

const myNode: GraphNode<typeof MyState> = async (state, config) => {
  return { data: "处理结果" };
};

graph.addNode("process", myNode);

节点函数签名：

typescript

type GraphNode<State> = (
  state: StateType,           // 当前状态
  config?: RunnableConfig     // 运行配置（可选）
) => Promise<Partial<State>> | Partial<State> | Command;

带选项的用法：

typescript

graph.addNode("risky_operation", myNode, {
  retryPolicy: {
    maxAttempts: 3,
    initialInterval: 1.0,
  },
});

选项	类型	说明
`retryPolicy`	RetryPolicy	失败重试策略
`metadata`	Record	节点元数据

4. addEdge：添加普通边

typescript

graph.addEdge(fromNode, toNode)

用法示例：

typescript

import { START, END } from "@langchain/langgraph";

graph
  .addEdge(START, "step1")     // 从起点到 step1
  .addEdge("step1", "step2")   // step1 完成后去 step2
  .addEdge("step2", END);      // step2 完成后结束

流程图：

START → step1 → step2 → END

💡 人话解读：

"普通边就是'做完 A 一定去 B'，没有任何判断，无脑往前走。"

5. addConditionalEdges：添加条件边

typescript

graph.addConditionalEdges(fromNode, routerFunction, possibleDestinations)

用法示例：

typescript

import { ConditionalEdgeRouter, END } from "@langchain/langgraph";

const router: ConditionalEdgeRouter<typeof MyState, "step2" | "step3"> = (state) => {
  if (state.data === "important") {
    return "step3";
  }
  return "step2";
};

graph.addConditionalEdges("step1", router, ["step2", "step3", END]);

流程图：

        ┌→ step2
step1 ──┼→ step3
        └→ END

💡 人话解读：

"条件边就是'十字路口'，根据当前状态决定往哪走。router 函数返回下一个节点的名字。"

路由函数签名：

typescript

type ConditionalEdgeRouter<State, Destinations> = (
  state: StateType
) => Destinations | typeof END;

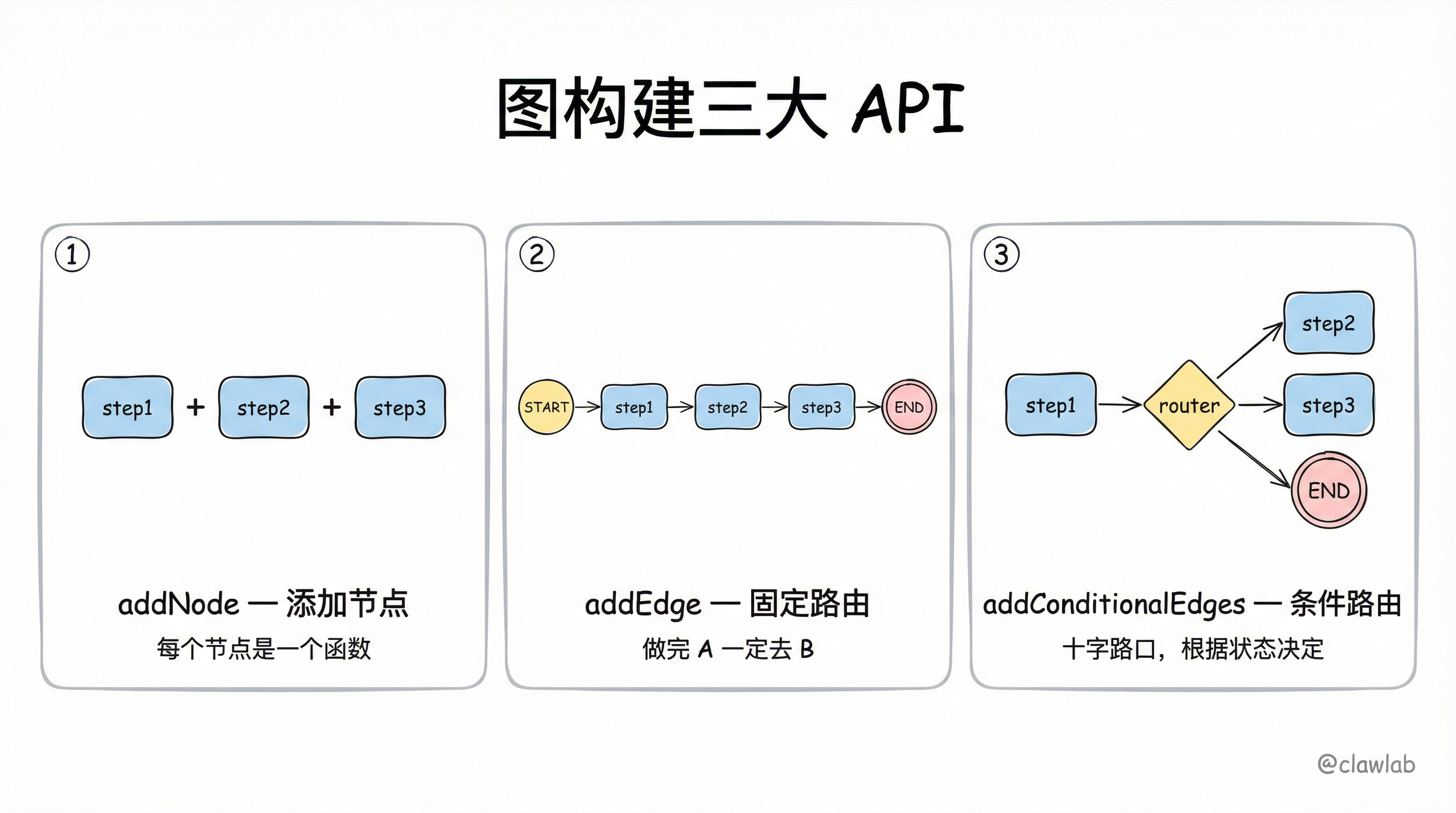

addNode、addEdge、addConditionalEdges 图构建 API

6. Command：节点内控制路由

typescript

import { Command } from "@langchain/langgraph";

return new Command({
  update: { data: "新数据" },   // 状态更新
  goto: "nextNode",            // 下一个节点
});

为什么用 Command？

传统方式需要在图定义时就确定所有路由逻辑，但有时候路由决策依赖于节点内部的计算结果：

typescript

const classifyNode: GraphNode<typeof State> = async (state) => {
  const classification = await llm.invoke(state.content);

  let nextNode: string;
  if (classification.type === "urgent") {
    nextNode = "urgentHandler";
  } else if (classification.type === "normal") {
    nextNode = "normalHandler";
  } else {
    nextNode = END;
  }

  return new Command({
    update: { classification },
    goto: nextNode,
  });
};

💡 人话解读：

"Command 让节点自己决定下一步去哪，不用在外面画一堆条件边。逻辑更内聚，代码更好维护。"

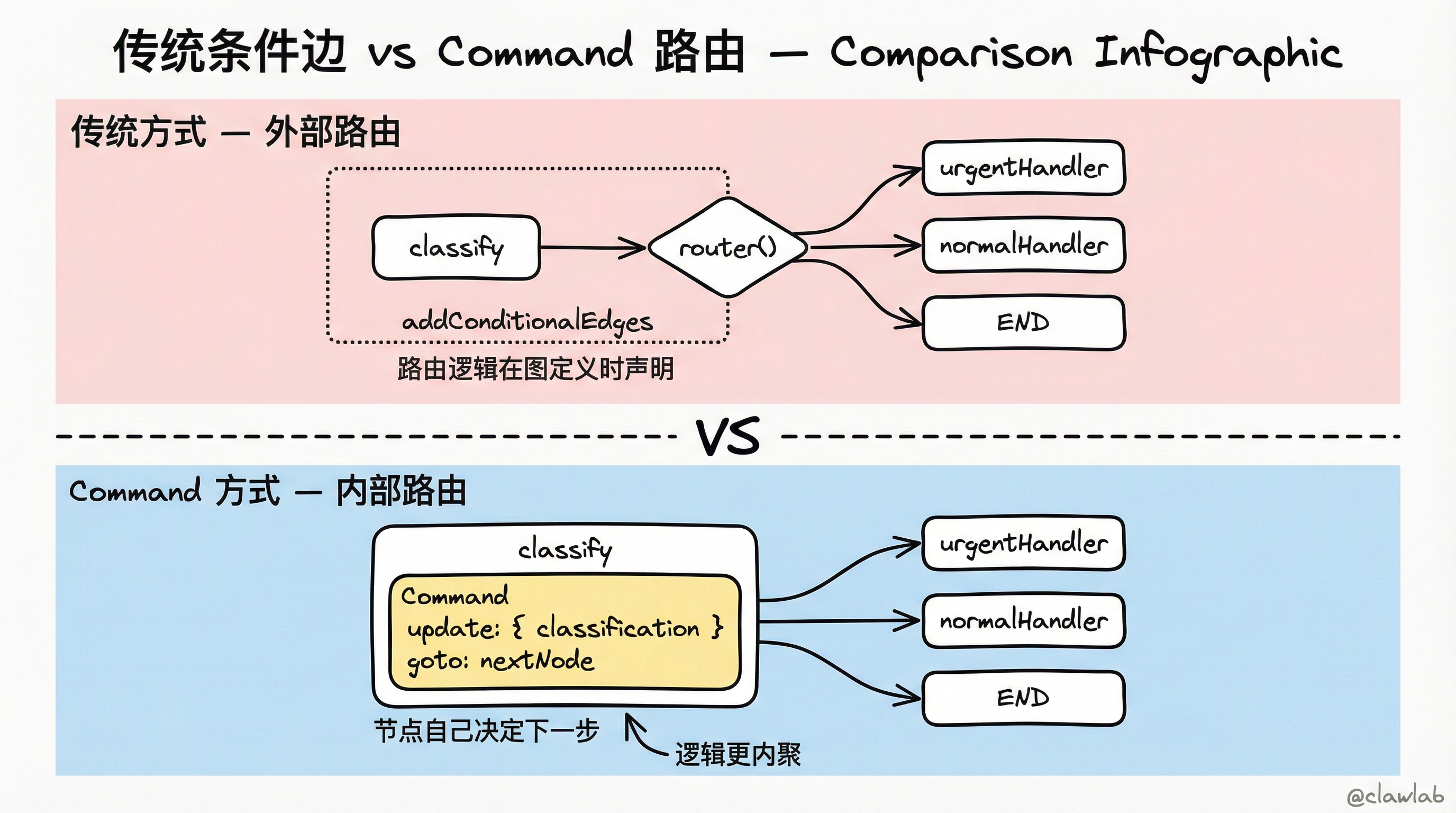

传统条件边 vs Command 内部路由

7. compile：编译图

typescript

const app = graph.compile(options?)

基础用法：

typescript

const app = graph.compile();

带 Checkpointer（启用持久化）：

typescript

import { MemorySaver } from "@langchain/langgraph";

const checkpointer = new MemorySaver();
const app = graph.compile({ checkpointer });

完整选项：

选项	类型	说明
`checkpointer`	BaseCheckpointSaver	状态持久化器
`interruptBefore`	string[]	在这些节点之前暂停
`interruptAfter`	string[]	在这些节点之后暂停

8. invoke / stream：执行图

同步执行：

typescript

const result = await app.invoke(
  { messages: [new HumanMessage("Hello")] },
  { configurable: { thread_id: "user_123" } }
);

流式执行：

typescript

const stream = await app.stream(
  { messages: [new HumanMessage("Hello")] },
  { streamMode: "values" }
);

for await (const chunk of stream) {
  console.log(chunk);
}

完整示例：构建计算器 Agent

让我们把所有 API 串起来，构建一个完整的工具调用 Agent：

Step 1：定义工具

typescript

import { ChatAnthropic } from "@langchain/anthropic";
import { tool } from "@langchain/core/tools";
import * as z from "zod";

const model = new ChatAnthropic({
  model: "claude-sonnet-4-5-20250929",
  temperature: 0,
});

const add = tool(({ a, b }) => a + b, {
  name: "add",
  description: "Add two numbers",
  schema: z.object({
    a: z.number().describe("First number"),
    b: z.number().describe("Second number"),
  }),
});

const multiply = tool(({ a, b }) => a * b, {
  name: "multiply",
  description: "Multiply two numbers",
  schema: z.object({
    a: z.number().describe("First number"),
    b: z.number().describe("Second number"),
  }),
});

const toolsByName = { [add.name]: add, [multiply.name]: multiply };
const tools = Object.values(toolsByName);
const modelWithTools = model.bindTools(tools);

Step 2：定义状态

typescript

import {
  StateGraph, StateSchema, MessagesValue, ReducedValue,
  GraphNode, ConditionalEdgeRouter, START, END,
} from "@langchain/langgraph";

const State = new StateSchema({
  messages: MessagesValue,
  llmCalls: new ReducedValue(
    z.number().default(0),
    { reducer: (x, y) => x + y }
  ),
});

Step 3：定义节点

typescript

import { SystemMessage, AIMessage, ToolMessage } from "@langchain/core/messages";

const llmNode: GraphNode<typeof State> = async (state) => {
  const response = await modelWithTools.invoke([
    new SystemMessage("你是一个数学助手，使用工具进行计算。"),
    ...state.messages,
  ]);
  return { messages: [response], llmCalls: 1 };
};

const toolNode: GraphNode<typeof State> = async (state) => {
  const lastMessage = state.messages.at(-1);

  if (!lastMessage || !AIMessage.isInstance(lastMessage)) {
    return { messages: [] };
  }

  const results: ToolMessage[] = [];
  for (const toolCall of lastMessage.tool_calls ?? []) {
    const tool = toolsByName[toolCall.name];
    const result = await tool.invoke(toolCall);
    results.push(result);
  }

  return { messages: results };
};

Step 4：定义路由逻辑

typescript

const shouldContinue: ConditionalEdgeRouter<typeof State, "tools"> = (state) => {
  const lastMessage = state.messages.at(-1);

  if (!lastMessage || !AIMessage.isInstance(lastMessage)) {
    return END;
  }

  if (lastMessage.tool_calls?.length) {
    return "tools";
  }

  return END;
};

Step 5：构建并编译图

typescript

const agent = new StateGraph(State)
  .addNode("llm", llmNode)
  .addNode("tools", toolNode)
  .addEdge(START, "llm")
  .addConditionalEdges("llm", shouldContinue, ["tools", END])
  .addEdge("tools", "llm")
  .compile();

Step 6：执行

typescript

import { HumanMessage } from "@langchain/core/messages";

const result = await agent.invoke({
  messages: [new HumanMessage("计算 (3 + 4) * 5")],
});

console.log("最终结果:", result.messages.at(-1)?.content);
console.log("LLM 调用次数:", result.llmCalls);

流程图可视化

     START
        │
        ▼
   ┌─────────┐
   │   llm   │◄────────────┐
   └────┬────┘             │
        │                  │
        ▼                  │
  [shouldContinue?]        │
   /          \            │
  ▼            ▼           │
tools         END          │
  │                        │
  └────────────────────────┘

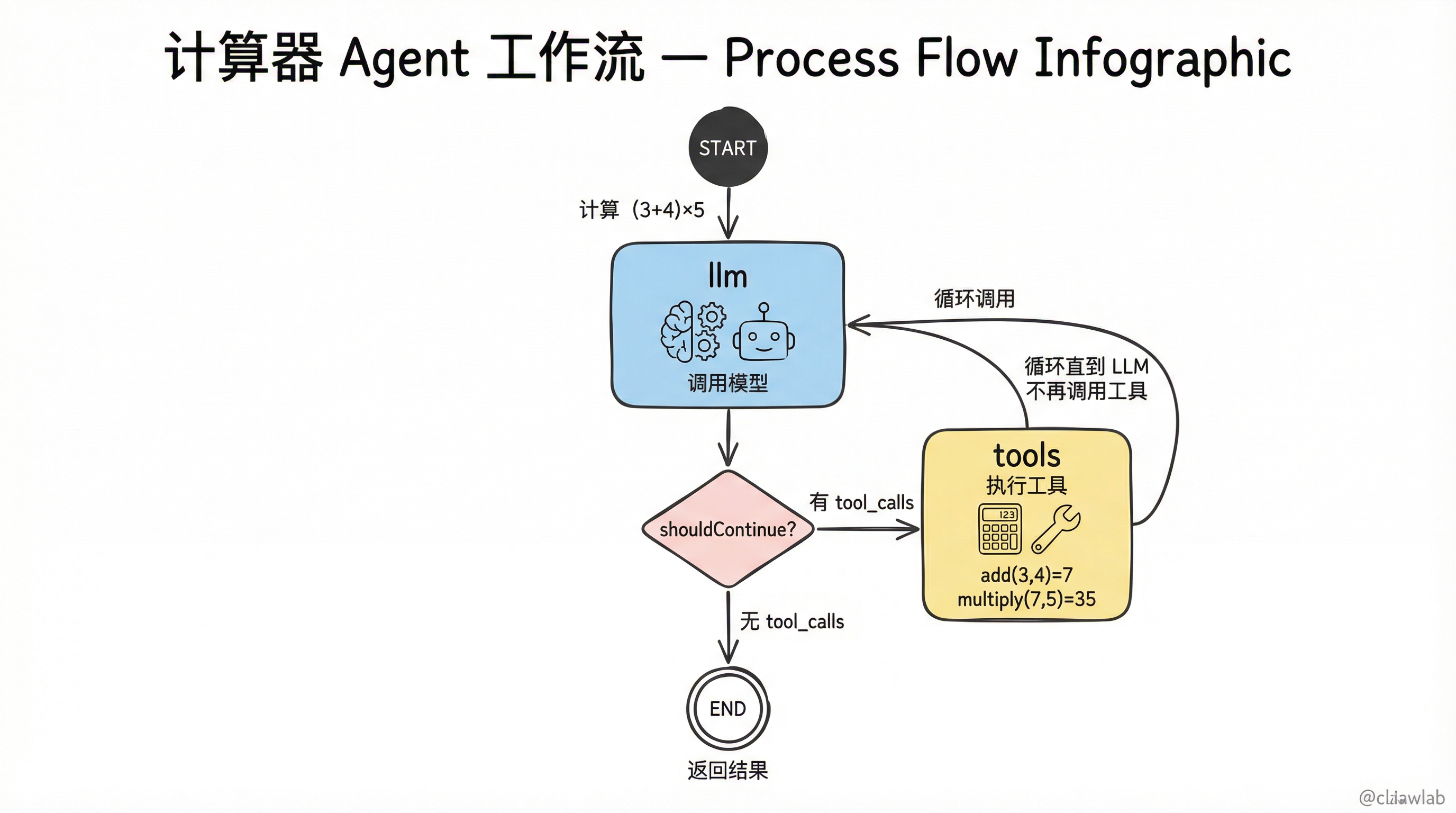

计算器 Agent 工作流

API 速查表

API	作用	示例
`new StateGraph(schema)`	创建图	`new StateGraph(State)`
`.addNode(name, fn, opts?)`	添加节点	`.addNode("llm", llmNode)`
`.addEdge(from, to)`	添加普通边	`.addEdge(START, "llm")`
`.addConditionalEdges(from, router, dests)`	添加条件边	`.addConditionalEdges("llm", router, ["tools", END])`
`.compile(opts?)`	编译图	`.compile({ checkpointer })`
`await app.invoke(input, config?)`	同步执行	`await app.invoke({ messages })`
`await app.stream(input, opts?)`	流式执行	`await app.stream({ messages })`

状态类型	用途	更新行为
`z.string()`	普通值	直接覆盖
`MessagesValue`	消息列表	自动追加
`ReducedValue`	累积值	通过 reducer 处理

特殊常量	说明
`START`	图的入口点
`END`	图的出口点

常见错误与避坑指南

错误 1：忘记连接 START

typescript

// ❌ 错误：没有入口
const graph = new StateGraph(State)
  .addNode("step1", step1)
  .addEdge("step1", END)
  .compile();

// ✅ 正确：从 START 开始
const graph = new StateGraph(State)
  .addNode("step1", step1)
  .addEdge(START, "step1")
  .addEdge("step1", END)
  .compile();

错误 2：条件边返回值不在目标列表中

typescript

// ❌ 错误：router 可能返回 "step3"，但没有声明
const router = (state) => {
  if (xxx) return "step3";  // step3 不在目标列表中！
  return END;
};
graph.addConditionalEdges("step1", router, ["step2", END]);

// ✅ 正确：所有可能的返回值都要声明
graph.addConditionalEdges("step1", router, ["step2", "step3", END]);

错误 3：节点函数返回完整 state 而不是更新

typescript

// ❌ 错误：返回完整 state 会覆盖其他字段
const myNode = async (state) => {
  return { ...state, data: "new" };  // 不要这样！
};

// ✅ 正确：只返回需要更新的字段
const myNode = async (state) => {
  return { data: "new" };  // 框架会自动合并
};

错误 4：MessagesValue 手动覆盖

typescript

// ❌ 错误：试图覆盖整个 messages 数组
const myNode = async (state) => {
  return { messages: state.messages.concat([newMessage]) };
};

// ✅ 正确：只返回新消息，框架自动追加
const myNode = async (state) => {
  return { messages: [newMessage] };
};

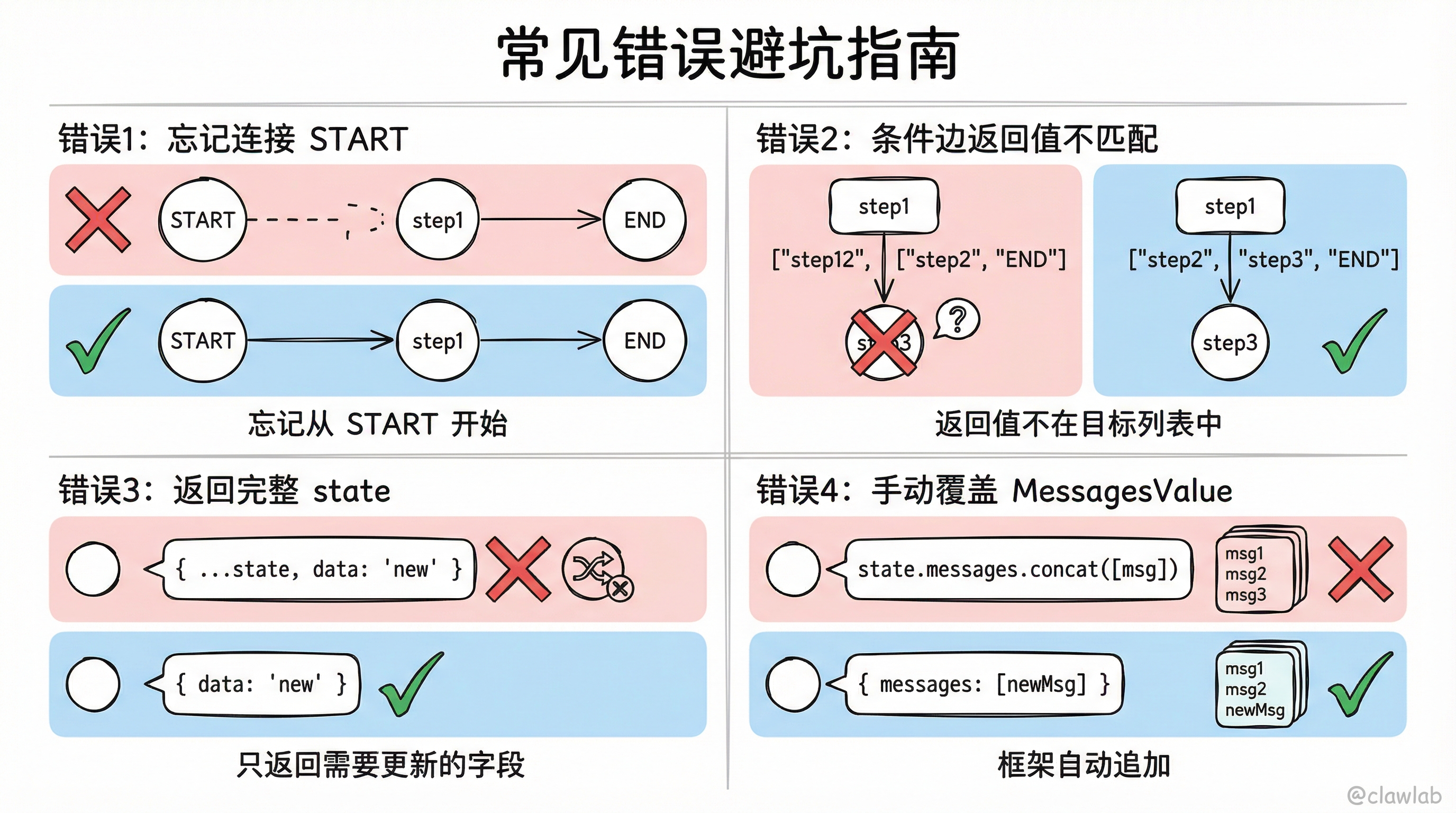

四大常见错误避坑指南

核心要点回顾

StateGraph：图的容器，传入 Schema 开始构建
StateSchema：定义状态结构，用 Zod 做类型校验
MessagesValue：消息列表专用，自动追加
ReducedValue：自定义 reducer，灵活处理更新
addNode：添加节点，节点就是函数
addEdge：固定路由，A 完成一定去 B
addConditionalEdges：动态路由，根据状态决定
Command：节点内路由，逻辑更内聚
compile：编译成可执行的应用

下一步学习

掌握了 Graph API，接下来：

🎯 07-Functional API：另一种编程风格，更接近传统函数式
🔄 08-工作流与 Agent：6 种核心工作流模式详解
💾 15-持久化机制：让你的 Agent 有记忆

📅 更新时间：2026-02-22

Graph API 详解：StateGraph 核心 API 完全指南 ​

简单来说 ​

🎯 本节目标 ​

核心痛点与解决方案 ​

痛点：为什么需要"画图"？ ​

解决：Graph API 的清晰表达 ​

生活化类比：地铁线路图 ​

核心 API 详解 ​

1. StateGraph：创建图 ​

2. StateSchema：定义状态结构 ​

State 值类型对比 ​

MessagesValue 详解 ​

ReducedValue 详解 ​

3. addNode：添加节点 ​

4. addEdge：添加普通边 ​

5. addConditionalEdges：添加条件边 ​

6. Command：节点内控制路由 ​

7. compile：编译图 ​

8. invoke / stream：执行图 ​

完整示例：构建计算器 Agent ​

Step 1：定义工具 ​

Step 2：定义状态 ​

Step 3：定义节点 ​

Step 4：定义路由逻辑 ​

Step 5：构建并编译图 ​

Step 6：执行 ​

流程图可视化 ​

API 速查表 ​

常见错误与避坑指南 ​

错误 1：忘记连接 START ​

错误 2：条件边返回值不在目标列表中 ​

错误 3：节点函数返回完整 state 而不是更新 ​

错误 4：MessagesValue 手动覆盖 ​

核心要点回顾 ​

下一步学习 ​

Graph API 详解：StateGraph 核心 API 完全指南

简单来说

🎯 本节目标

核心痛点与解决方案

痛点：为什么需要"画图"？

解决：Graph API 的清晰表达

生活化类比：地铁线路图

核心 API 详解

1. StateGraph：创建图

2. StateSchema：定义状态结构

State 值类型对比

MessagesValue 详解

ReducedValue 详解

3. addNode：添加节点

4. addEdge：添加普通边

5. addConditionalEdges：添加条件边

6. Command：节点内控制路由

7. compile：编译图

8. invoke / stream：执行图

完整示例：构建计算器 Agent

Step 1：定义工具

Step 2：定义状态

Step 3：定义节点

Step 4：定义路由逻辑

Step 5：构建并编译图

Step 6：执行

流程图可视化

API 速查表

常见错误与避坑指南

错误 1：忘记连接 START

错误 2：条件边返回值不在目标列表中

错误 3：节点函数返回完整 state 而不是更新

错误 4：MessagesValue 手动覆盖

核心要点回顾

下一步学习
