15. 子图构建：模块化你的复杂系统

简单来说

Subgraph（子图）就是"图中图" —— 把一个完整的 Graph 塞进另一个 Graph 里当节点用，实现复杂系统的模块化拆分。就像俄罗斯套娃，大图套小图，让你能把复杂的 AI 工作流拆成独立模块，各自开发、测试，最后组装成完整系统。

🎯 本节目标

学完本节，你将能够回答：

什么时候应该使用子图？
两种子图模式（函数调用 vs 直接添加）有什么区别？
子图与父图如何共享状态？如何隔离状态？
如何流式输出子图的执行过程？
子图的持久化（Checkpointer）如何配置？

核心痛点与解决方案

痛点：没有子图时的三大噩梦

噩梦	描述
代码变成"巨无霸面条"	所有逻辑挤在一个 Graph 里，几千行代码，找 bug 比海底捞针还难
团队协作变成"修罗场"	10 人团队都在同一个文件改代码，Git 冲突满天飞
状态管理乱成一锅粥	几十个状态变量混在一起，全局和局部分不清

解决：子图带来的三大福音

问题	子图的解决方案
代码臃肿	每个子图独立编译，职责单一，代码清爽
团队协作困难	不同团队维护不同子图，只要接口约定好就行
状态管理混乱	子图可以有私有状态，也可以选择性共享

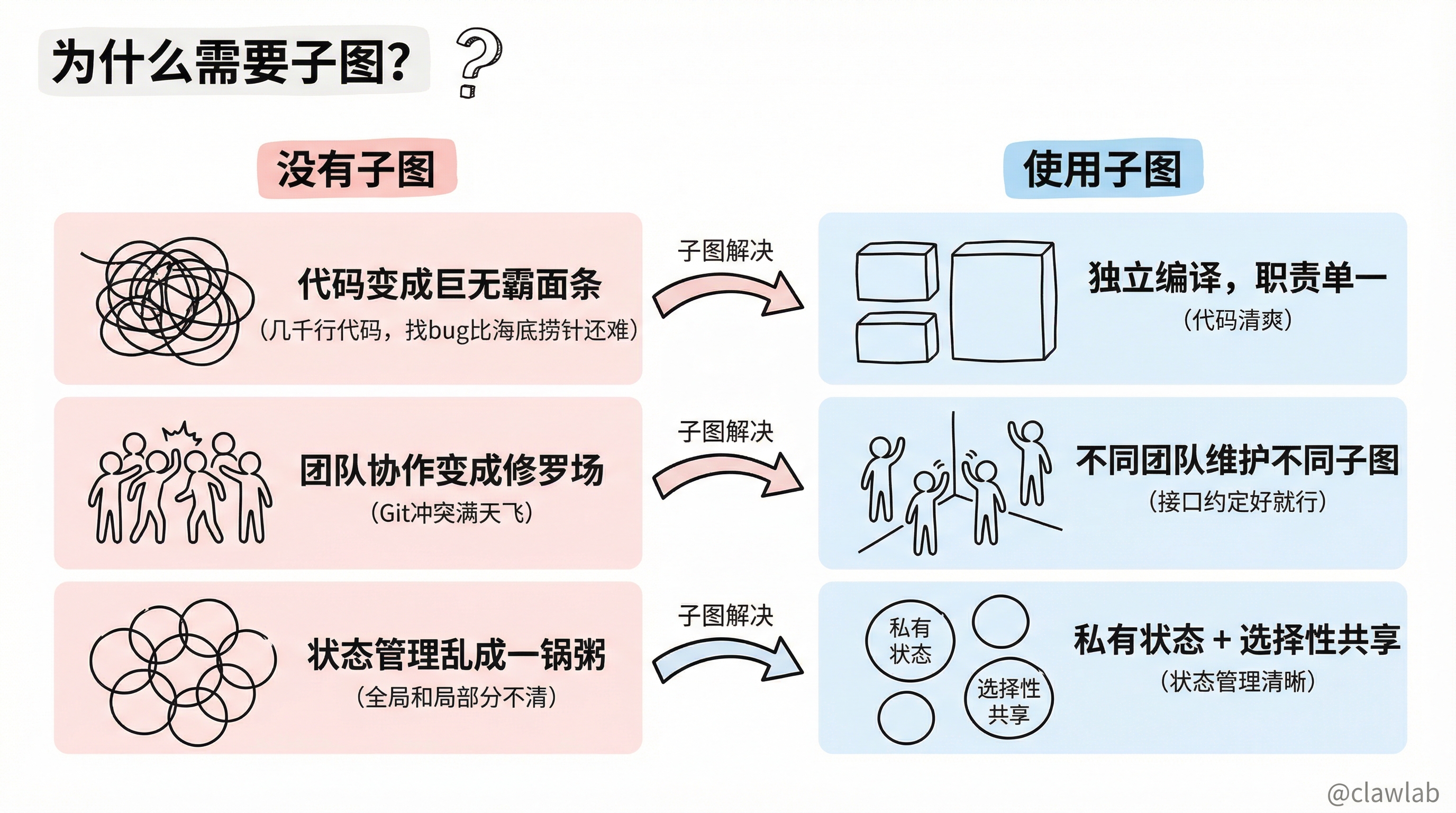

子图痛点与解决方案对比

生活化类比

🏢 类比：公司的部门协作

把 LangGraph 想象成一家大公司，Subgraph 就是公司里的各个部门。

                   ┌─────────────────────────┐
                   │    总公司 (Parent Graph)  │
                   └─────────────────────────┘
                              │
         ┌────────────────────┼────────────────────┐
         │                    │                    │
   ┌───────────┐        ┌───────────┐       ┌───────────┐
   │  客服部门  │        │  仓储部门  │       │  物流部门  │
   │ (Subgraph)│        │ (Subgraph)│       │ (Subgraph)│
   └───────────┘        └───────────┘       └───────────┘

LangGraph 概念	公司类比
Parent Graph	总公司总部，协调各部门
Subgraph	各个部门，有自己的内部流程
Shared State	公司公共文档系统（订单信息所有人都能看）
Private State	部门内部文档（仓库库存明细，客服看不到）
State Transform	跨部门沟通的"翻译"（客服说"退货"，仓储理解为"准备收货"）

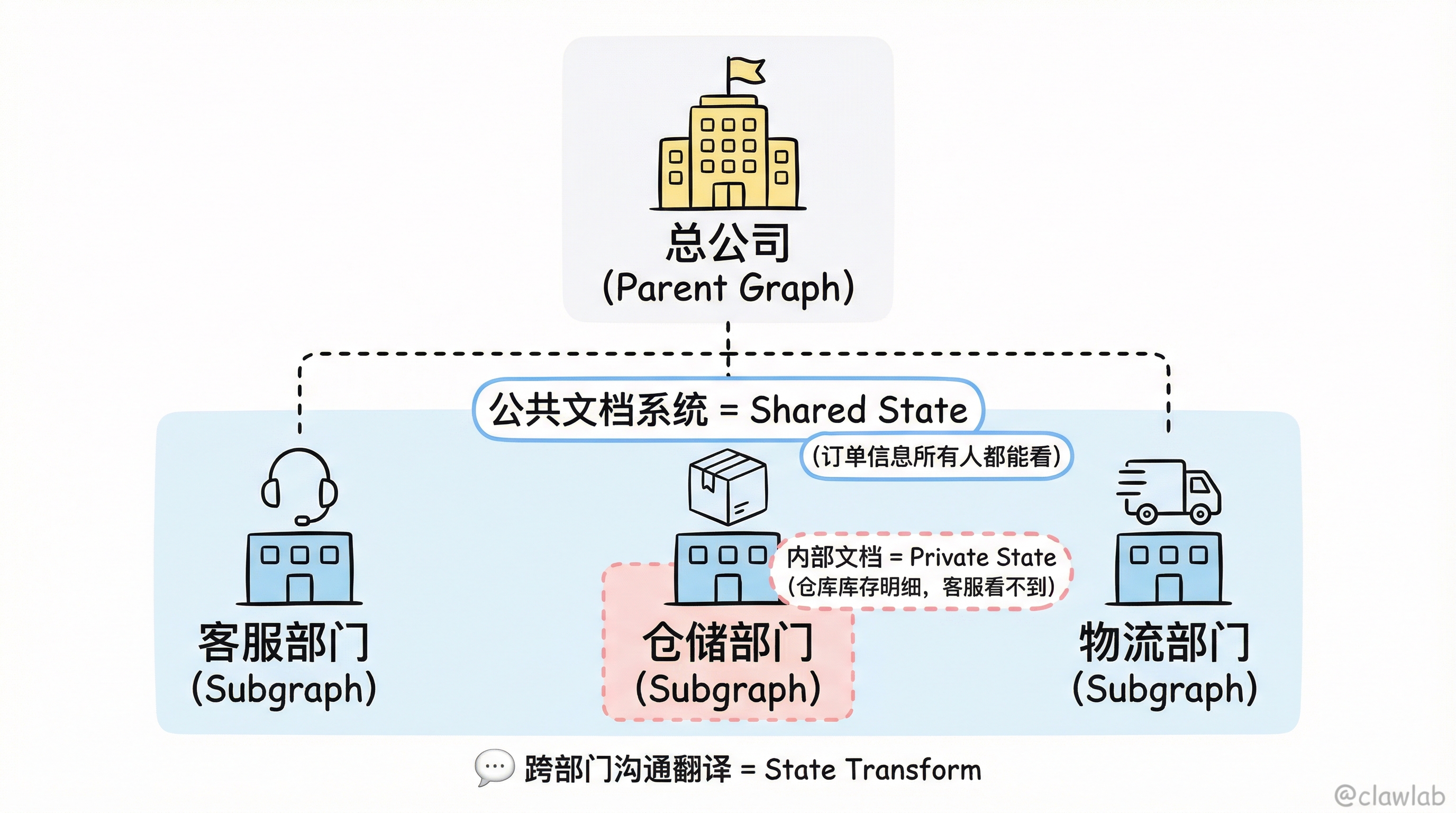

公司部门协作类比

两种子图模式

模式对比

特性	函数调用模式	直接添加模式
状态共享	可以完全不同	必须有共享字段
灵活性	高（可随意转换）	中等
代码量	较多（需写转换逻辑）	较少
适用场景	异构系统集成	同构模块复用

架构图

┌─────────────────────────────────────────────────────────────────┐
│                         两种子图模式                             │
└─────────────────────────────────────────────────────────────────┘
                              │
          ┌───────────────────┴───────────────────┐
          │                                       │
          ▼                                       ▼
┌─────────────────────┐               ┌─────────────────────┐
│  模式一：函数调用     │               │  模式二：直接添加     │
│  (Invoke from Node) │               │  (Add as Node)      │
├─────────────────────┤               ├─────────────────────┤
│                     │               │                     │
│  父图: { foo }      │               │  父图: { foo }      │
│       │             │               │       │             │
│       ▼ 翻译        │               │       ▼ 自动共享    │
│  子图: { bar }      │               │  子图: { foo, bar } │
│       │             │               │       │             │
│       ▼ 翻译回来    │               │       ▼ 自动更新    │
│  父图: { foo }      │               │  父图: { foo }      │
│                     │               │                     │
└─────────────────────┘               └─────────────────────┘

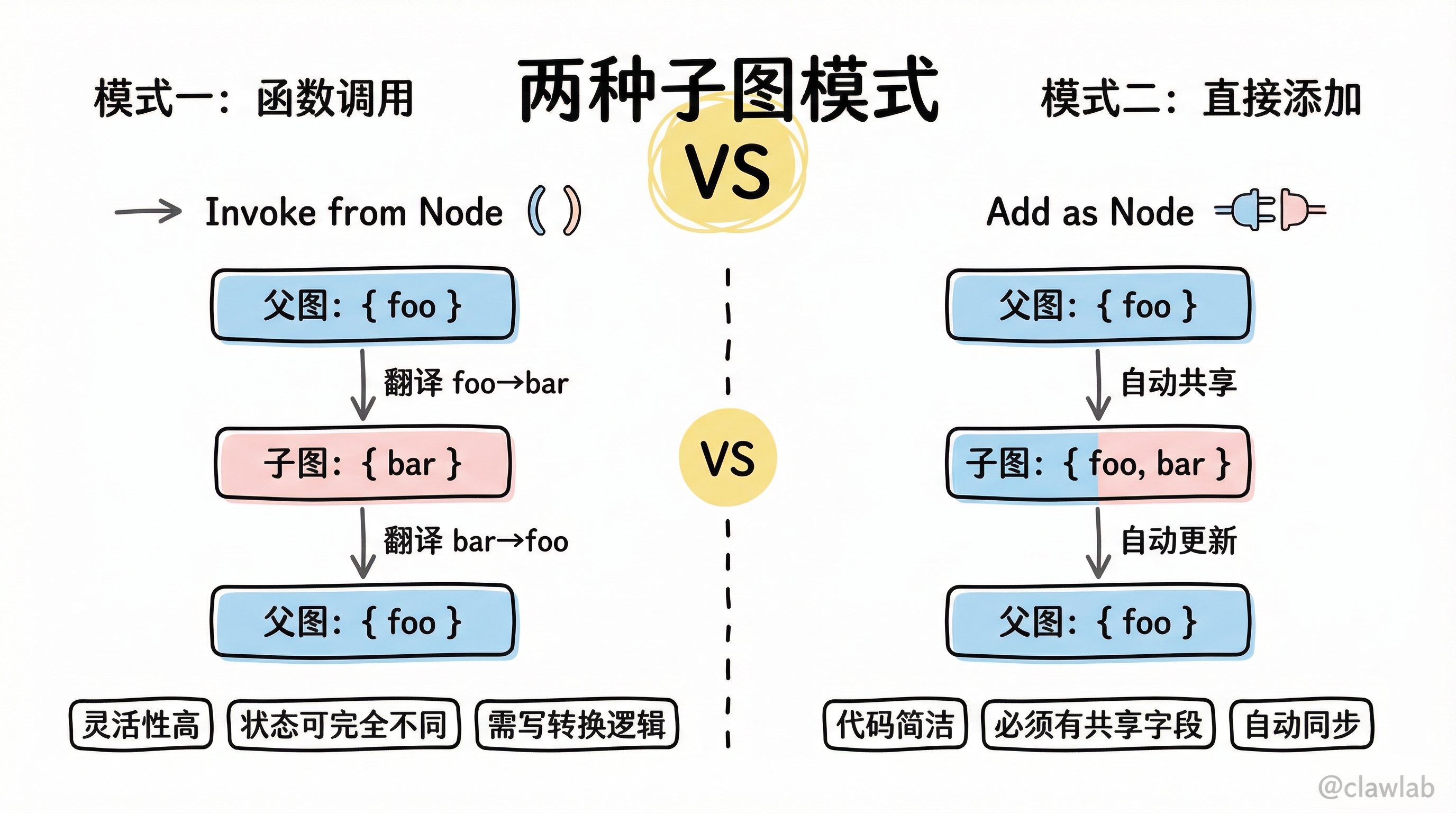

两种子图模式对比

模式一：函数调用（Invoke from Node）

当子图和父图的状态结构完全不同时，需要在节点函数内手动调用子图并转换状态。

基础示例

typescript

import { StateGraph, Annotation, START, END } from "@langchain/langgraph";

const SubgraphState = Annotation.Root({
  bar: Annotation<string>(),
});

const subgraph = new StateGraph(SubgraphState)
  .addNode("subNode", (state) => {
    return { bar: "processed: " + state.bar };
  })
  .addEdge(START, "subNode")
  .addEdge("subNode", END)
  .compile();

const ParentState = Annotation.Root({
  foo: Annotation<string>(),
});

const parentGraph = new StateGraph(ParentState)
  .addNode("callSubgraph", async (state) => {
    const subgraphOutput = await subgraph.invoke({ bar: state.foo });
    return { foo: subgraphOutput.bar };
  })
  .addEdge(START, "callSubgraph")
  .addEdge("callSubgraph", END)
  .compile();

const result = await parentGraph.invoke({ foo: "hello" });
console.log(result);
// { foo: 'processed: hello' }

💡 人话解读：

"父图说中文（foo），子图说英文（bar）。节点函数就是翻译官：先把 foo 翻译成 bar 传给子图，子图处理完后再把 bar 翻译回 foo。"

完整示例：多层嵌套

typescript

import { StateGraph, Annotation, START, END } from "@langchain/langgraph";

const GrandchildState = Annotation.Root({
  grandchildKey: Annotation<string>(),
});

const grandchildGraph = new StateGraph(GrandchildState)
  .addNode("grandchildNode", (state) => {
    return { grandchildKey: state.grandchildKey + ", how are you" };
  })
  .addEdge(START, "grandchildNode")
  .addEdge("grandchildNode", END)
  .compile();

const ChildState = Annotation.Root({
  childKey: Annotation<string>(),
});

const childGraph = new StateGraph(ChildState)
  .addNode("childNode", async (state) => {
    const grandchildInput = { grandchildKey: state.childKey };
    const grandchildOutput = await grandchildGraph.invoke(grandchildInput);
    return { childKey: grandchildOutput.grandchildKey + " today?" };
  })
  .addEdge(START, "childNode")
  .addEdge("childNode", END)
  .compile();

const ParentState = Annotation.Root({
  parentKey: Annotation<string>(),
});

const parentGraph = new StateGraph(ParentState)
  .addNode("greet", (state) => {
    return { parentKey: "Hi " + state.parentKey };
  })
  .addNode("callChild", async (state) => {
    const childInput = { childKey: state.parentKey };
    const childOutput = await childGraph.invoke(childInput);
    return { parentKey: childOutput.childKey };
  })
  .addNode("farewell", (state) => {
    return { parentKey: state.parentKey + " Bye!" };
  })
  .addEdge(START, "greet")
  .addEdge("greet", "callChild")
  .addEdge("callChild", "farewell")
  .addEdge("farewell", END)
  .compile();

const result = await parentGraph.invoke({ parentKey: "Bob" });
console.log(result);
// { parentKey: 'Hi Bob, how are you today? Bye!' }

执行流程：

父图 greet: "Bob" → "Hi Bob"
    ↓ 翻译传给子图
子图 childNode: "Hi Bob"
    ↓ 翻译传给孙图
孙图 grandchildNode: "Hi Bob" → "Hi Bob, how are you"
    ↓ 翻译回子图
子图返回: "Hi Bob, how are you today?"
    ↓ 翻译回父图
父图 farewell: → "Hi Bob, how are you today? Bye!"

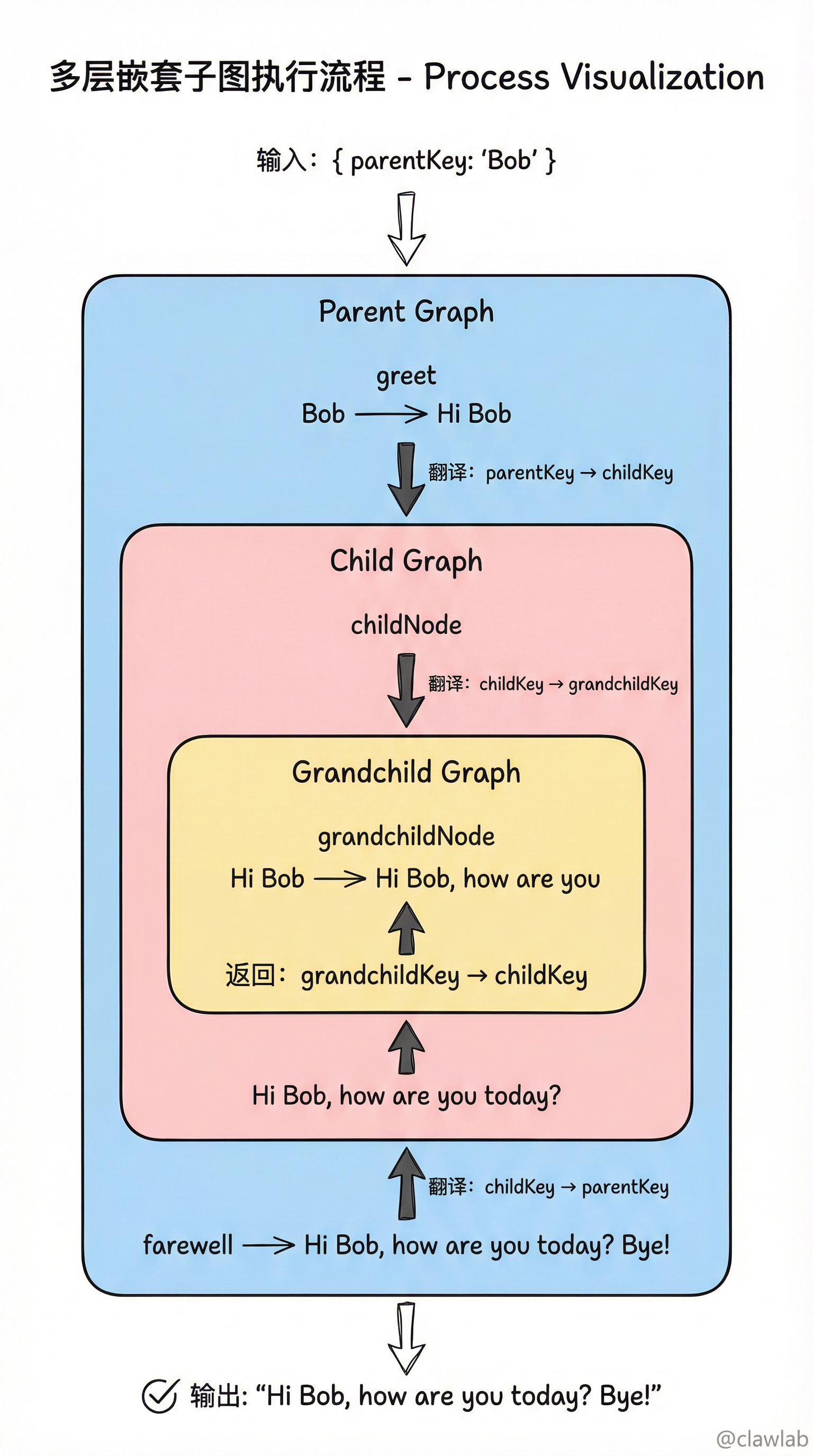

多层嵌套子图执行流程

模式二：直接添加（Add as Node）

当子图和父图共享部分状态字段时，可以直接把编译好的子图作为节点添加。

基础示例

typescript

import { StateGraph, Annotation, START, END } from "@langchain/langgraph";

const SharedState = Annotation.Root({
  foo: Annotation<string>(),
});

const subgraph = new StateGraph(SharedState)
  .addNode("subNode", (state) => {
    return { foo: "subgraph processed: " + state.foo };
  })
  .addEdge(START, "subNode")
  .addEdge("subNode", END)
  .compile();

const parentGraph = new StateGraph(SharedState)
  .addNode("parentNode", (state) => {
    return { foo: "parent: " + state.foo };
  })
  .addNode("subgraphNode", subgraph)
  .addEdge(START, "parentNode")
  .addEdge("parentNode", "subgraphNode")
  .addEdge("subgraphNode", END)
  .compile();

const result = await parentGraph.invoke({ foo: "hello" });
console.log(result);
// { foo: 'subgraph processed: parent: hello' }

💡 人话解读：

"父图和子图都说普通话（foo），不需要翻译。直接把子图当节点添加，状态自动同步。"

子图有私有状态的情况

typescript

import { StateGraph, Annotation, START, END } from "@langchain/langgraph";

const SubgraphState = Annotation.Root({
  foo: Annotation<string>(),
  bar: Annotation<string>(),
});

const subgraph = new StateGraph(SubgraphState)
  .addNode("subNode1", (state) => {
    return { bar: "private data" };
  })
  .addNode("subNode2", (state) => {
    return { foo: state.foo + " | " + state.bar };
  })
  .addEdge(START, "subNode1")
  .addEdge("subNode1", "subNode2")
  .addEdge("subNode2", END)
  .compile();

const ParentState = Annotation.Root({
  foo: Annotation<string>(),
});

const parentGraph = new StateGraph(ParentState)
  .addNode("parentNode", (state) => {
    return { foo: "hello" };
  })
  .addNode("subgraphNode", subgraph)
  .addEdge(START, "parentNode")
  .addEdge("parentNode", "subgraphNode")
  .addEdge("subgraphNode", END)
  .compile();

const result = await parentGraph.invoke({ foo: "start" });
console.log(result);
// { foo: 'hello | private data' }

💡 人话解读：

"子图有两个字段：foo 是共享的，bar 是私有的。父图只能看到 foo 的变化，bar 对父图'不可见'。"

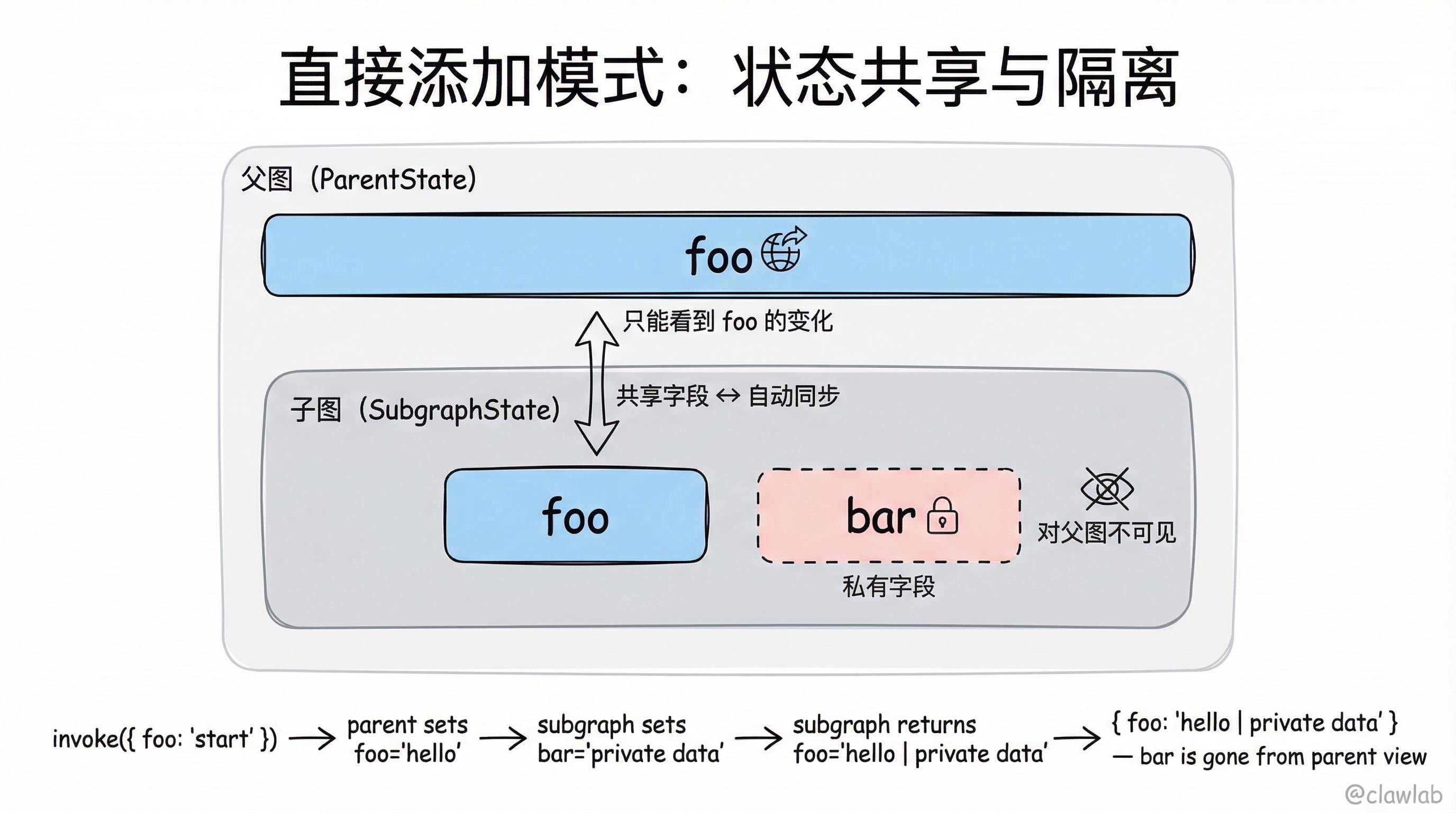

共享状态与私有状态关系

子图持久化

自动继承（推荐）

只需在父图配置 Checkpointer，子图自动继承：

typescript

import { MemorySaver } from "@langchain/langgraph";

const subgraph = new StateGraph(SubgraphState)
  .addNode("subNode", subNode)
  .addEdge(START, "subNode")
  .compile();

const parentGraph = new StateGraph(ParentState)
  .addNode("subgraphNode", subgraph)
  .addEdge(START, "subgraphNode")
  .compile({ checkpointer: new MemorySaver() });

子图独立记忆

如果希望子图有独立的记忆（如多 Agent 系统中每个 Agent 记住自己的对话历史）：

typescript

const subgraph = new StateGraph(SubgraphState)
  .addNode("subNode", subNode)
  .addEdge(START, "subNode")
  .compile({ checkpointer: true });

流式输出子图

开启子图流式输出

typescript

for await (const chunk of await parentGraph.stream(
  { foo: "hello" },
  {
    subgraphs: true,
    streamMode: "updates",
  }
)) {
  console.log(chunk);
}

输出示例：

[[], { parentNode: { foo: 'parent: hello' } }]
[['subgraphNode:abc123'], { subNode1: { bar: 'private' } }]
[['subgraphNode:abc123'], { subNode2: { foo: 'parent: hello | private' } }]
[[], { subgraphNode: { foo: 'parent: hello | private' } }]

💡 人话解读：

"返回的是 [namespace, data] 元组。空数组 [] 表示父图，['subgraphNode:abc123'] 表示子图。这样能看到子图内部每个节点的执行情况。"

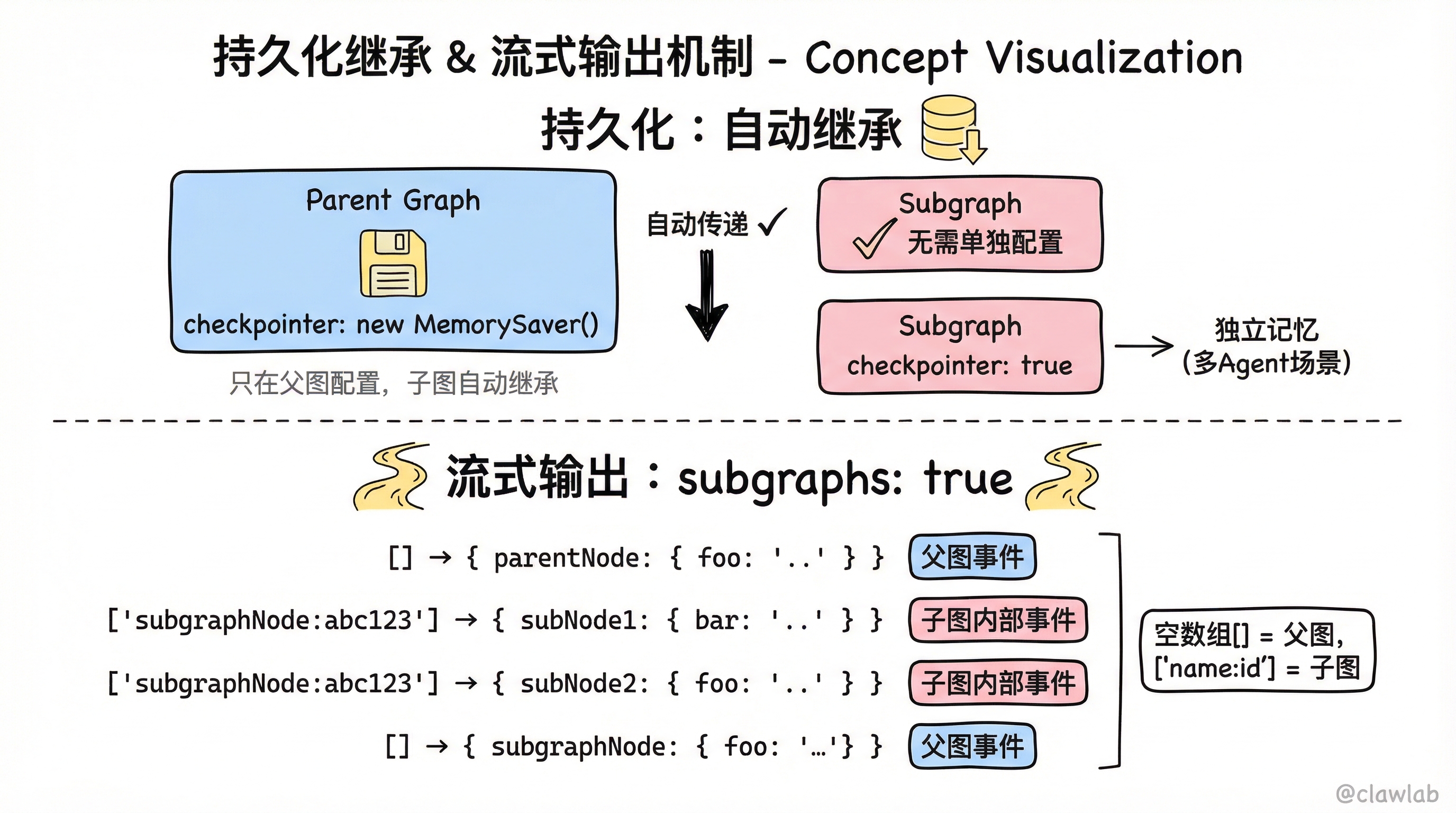

持久化继承与流式输出机制

查看子图状态

当启用持久化后，可以查看子图的状态：

typescript

const config = { configurable: { thread_id: "1" } };

await parentGraph.invoke({ foo: "hello" }, config);

const parentState = await parentGraph.getState(config);
console.log("父图状态:", parentState);

const subgraphState = await parentGraph.getState(config, { subgraphs: true });
console.log("子图状态:", subgraphState.tasks[0].state);

⚠️ 注意：只有静态可发现的子图（直接添加或在节点函数中调用）才能查看状态。在 Tool 函数内调用的子图无法通过这种方式查看。

完整业务场景：电商智能客服系统

typescript

import { StateGraph, Annotation, START, END, MemorySaver } from "@langchain/langgraph";

const ProductState = Annotation.Root({
  query: Annotation<string>(),
  products: Annotation<string[]>({
    reducer: (curr, update) => update,
    default: () => [],
  }),
});

const productAgent = new StateGraph(ProductState)
  .addNode("search", (state) => {
    const results = [`商品A-${state.query}`, `商品B-${state.query}`];
    return { products: results };
  })
  .addNode("recommend", (state) => {
    return { query: `推荐: ${state.products.join(", ")}` };
  })
  .addEdge(START, "search")
  .addEdge("search", "recommend")
  .addEdge("recommend", END)
  .compile();

const OrderState = Annotation.Root({
  query: Annotation<string>(),
  orderInfo: Annotation<string>(),
});

const orderAgent = new StateGraph(OrderState)
  .addNode("fetch", (state) => {
    return { orderInfo: `订单信息: ${state.query}` };
  })
  .addEdge(START, "fetch")
  .addEdge("fetch", END)
  .compile();

const MainState = Annotation.Root({
  userInput: Annotation<string>(),
  intent: Annotation<string>(),
  response: Annotation<string>(),
});

const router = (state: typeof MainState.State) => {
  if (state.userInput.includes("商品") || state.userInput.includes("推荐")) {
    return { intent: "product" };
  } else if (state.userInput.includes("订单")) {
    return { intent: "order" };
  }
  return { intent: "unknown" };
};

const callProductAgent = async (state: typeof MainState.State) => {
  const result = await productAgent.invoke({ query: state.userInput });
  return { response: result.query };
};

const callOrderAgent = async (state: typeof MainState.State) => {
  const result = await orderAgent.invoke({ query: state.userInput });
  return { response: result.orderInfo };
};

const handleUnknown = (state: typeof MainState.State) => {
  return { response: "抱歉，我不太理解您的问题" };
};

const routeByIntent = (state: typeof MainState.State) => {
  switch (state.intent) {
    case "product": return "productAgent";
    case "order": return "orderAgent";
    default: return "unknown";
  }
};

const mainGraph = new StateGraph(MainState)
  .addNode("router", router)
  .addNode("productAgent", callProductAgent)
  .addNode("orderAgent", callOrderAgent)
  .addNode("unknown", handleUnknown)
  .addEdge(START, "router")
  .addConditionalEdges("router", routeByIntent, [
    "productAgent",
    "orderAgent",
    "unknown",
  ])
  .addEdge("productAgent", END)
  .addEdge("orderAgent", END)
  .addEdge("unknown", END)
  .compile({ checkpointer: new MemorySaver() });

async function main() {
  console.log("=== 电商智能客服 ===\n");

  const config1 = { configurable: { thread_id: "user-001" } };
  const result1 = await mainGraph.invoke(
    { userInput: "帮我推荐一些商品" },
    config1
  );
  console.log("用户: 帮我推荐一些商品");
  console.log("客服:", result1.response);

  console.log("");

  const config2 = { configurable: { thread_id: "user-002" } };
  const result2 = await mainGraph.invoke(
    { userInput: "查询我的订单" },
    config2
  );
  console.log("用户: 查询我的订单");
  console.log("客服:", result2.response);
}

main();

执行效果：

=== 电商智能客服 ===

用户: 帮我推荐一些商品
客服: 推荐: 商品A-帮我推荐一些商品, 商品B-帮我推荐一些商品

用户: 查询我的订单
客服: 订单信息: 查询我的订单

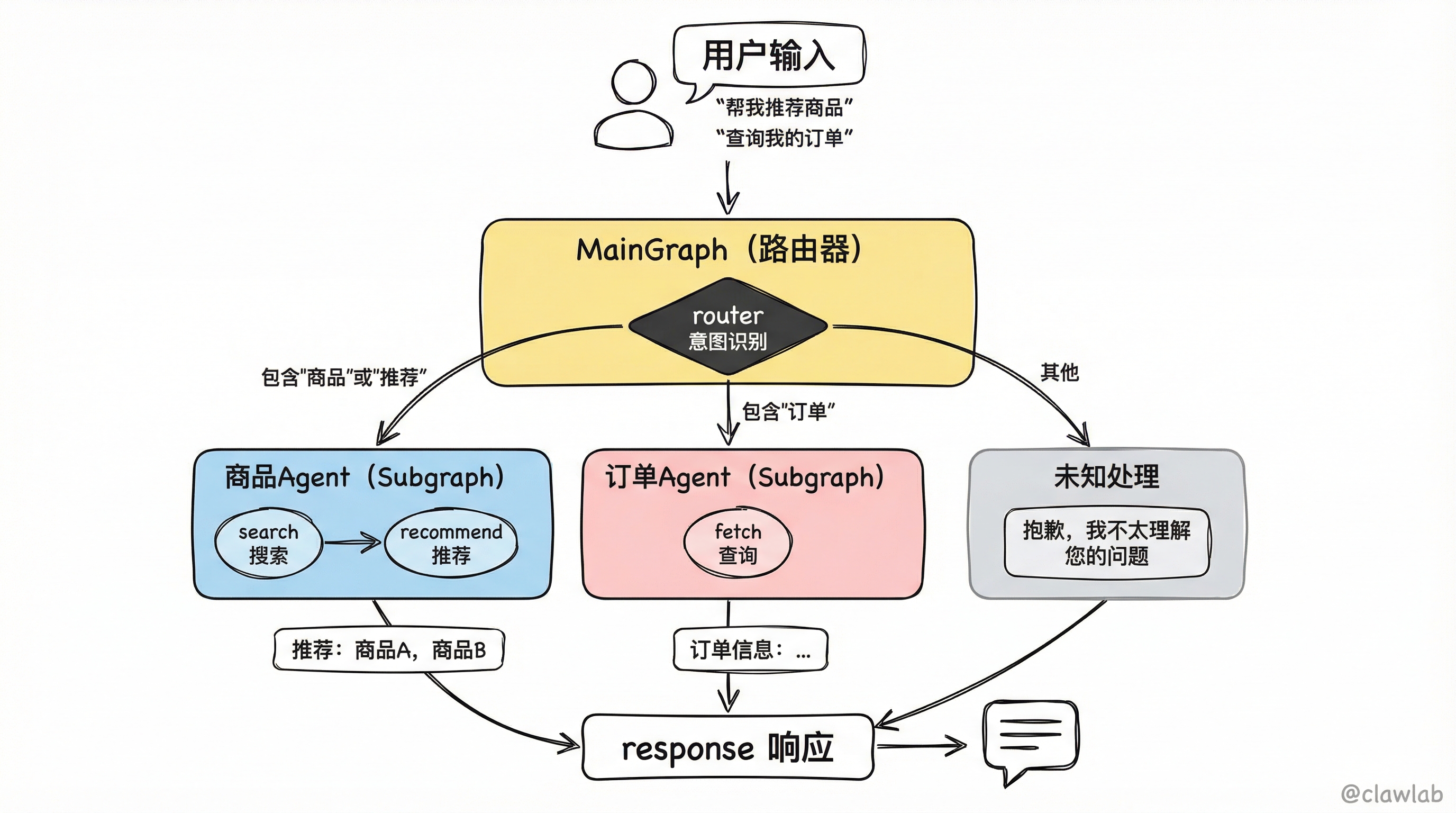

电商智能客服系统架构

模式选择指南

场景	推荐模式	原因
子图状态与父图完全不同	函数调用	需要手动转换状态
子图与父图共享核心状态	直接添加	自动同步，代码简洁
多 Agent 系统，各自独立对话	函数调用 + 独立记忆	隔离各 Agent 的对话历史
复用同一套流程在不同场景	直接添加	简单复用，统一接口

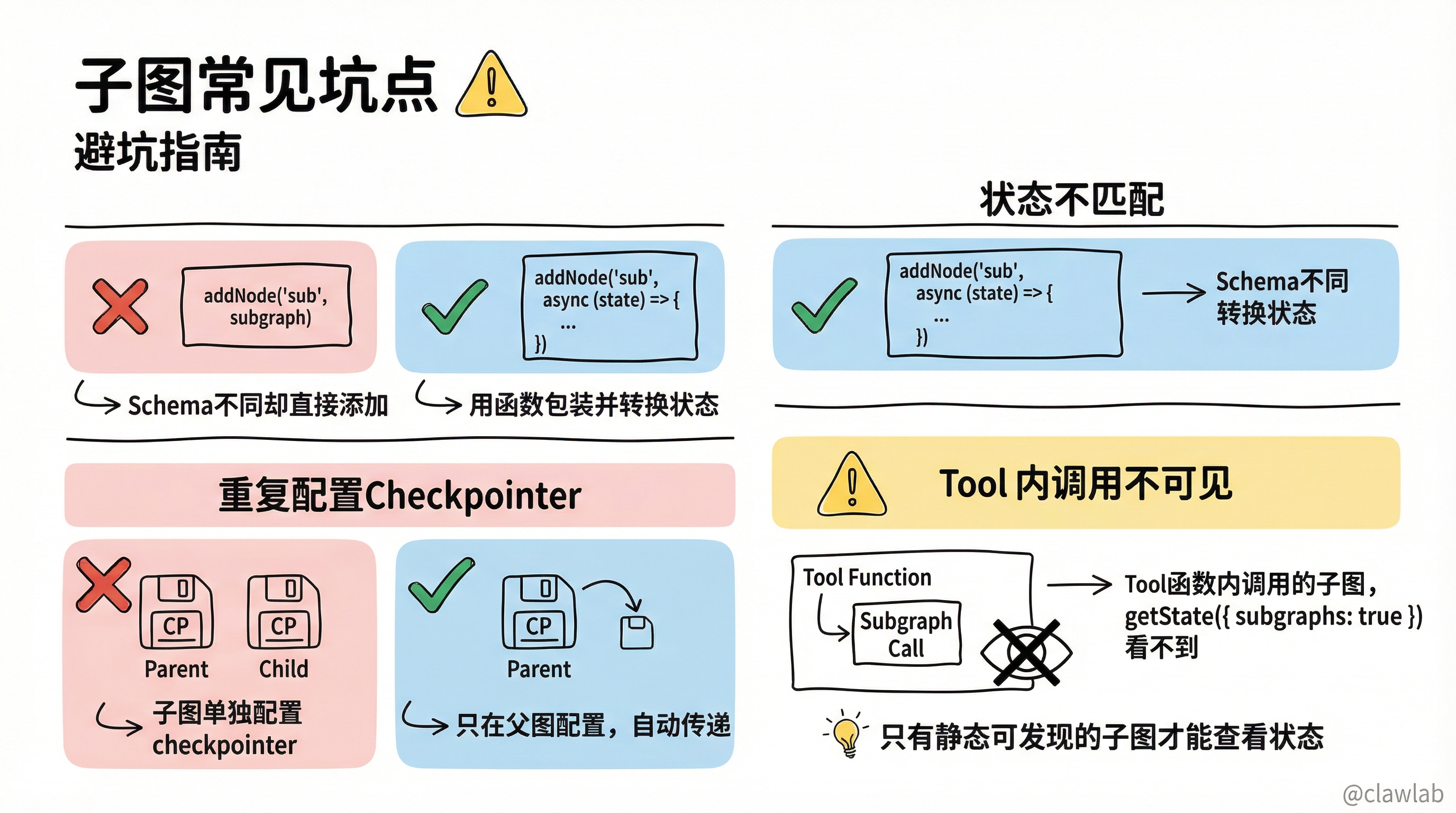

常见坑点

坑点 1：状态不匹配

❌ 错误：子图和父图 Schema 不同却直接添加

typescript

const subgraph = new StateGraph(DifferentState).compile();
const parent = new StateGraph(ParentState)
  .addNode("sub", subgraph);

✅ 正确：用函数包装并转换状态

typescript

const parent = new StateGraph(ParentState)
  .addNode("sub", async (state) => {
    const result = await subgraph.invoke({ bar: state.foo });
    return { foo: result.bar };
  });

坑点 2：重复配置 Checkpointer

子图不需要单独配置 checkpointer，父图配置了会自动传递。

坑点 3：Tool 内调用子图无法查看状态

LangGraph 只能静态发现直接添加或节点函数调用的子图。Tool 函数内调用的子图，getState({ subgraphs: true }) 看不到。

子图常见坑点避坑指南

总结对比表

概念	作用	关键点
函数调用模式	子图与父图状态完全不同	需手动转换状态
直接添加模式	子图与父图共享状态	自动同步，代码简洁
subgraphs: true	流式输出子图过程	能看到子图内部节点执行
checkpointer: true	子图独立记忆	多 Agent 场景使用

核心要点回顾

子图 = 图中图 —— 把复杂系统拆成可独立开发、测试的小模块
两种模式：状态不同用"函数调用"，状态共享用"直接添加"
持久化自动继承 —— 只在父图配置 Checkpointer 即可
流式输出 —— 设置 subgraphs: true 查看子图内部执行
选择公式：大型 AI 系统 = 主图（协调者） + 多个子图（专业执行者）

下一步学习

第 16 章：应用结构 - 学习 LangGraph 项目的最佳组织方式
第 17 章：LangSmith Studio - 学习可视化调试工具

15. 子图构建：模块化你的复杂系统 ​

简单来说 ​

🎯 本节目标 ​

核心痛点与解决方案 ​

痛点：没有子图时的三大噩梦 ​

解决：子图带来的三大福音 ​

生活化类比 ​

🏢 类比：公司的部门协作 ​

两种子图模式 ​

模式对比 ​

架构图 ​

模式一：函数调用（Invoke from Node） ​

基础示例 ​

完整示例：多层嵌套 ​

模式二：直接添加（Add as Node） ​

基础示例 ​

子图有私有状态的情况 ​

子图持久化 ​

自动继承（推荐） ​

子图独立记忆 ​

流式输出子图 ​

开启子图流式输出 ​

查看子图状态 ​

完整业务场景：电商智能客服系统 ​

模式选择指南 ​

常见坑点 ​

坑点 1：状态不匹配 ​

坑点 2：重复配置 Checkpointer ​

坑点 3：Tool 内调用子图无法查看状态 ​

总结对比表 ​

核心要点回顾 ​

下一步学习 ​

15. 子图构建：模块化你的复杂系统

简单来说

🎯 本节目标

核心痛点与解决方案

痛点：没有子图时的三大噩梦

解决：子图带来的三大福音

生活化类比

🏢 类比：公司的部门协作

两种子图模式

模式对比

架构图

模式一：函数调用（Invoke from Node）

基础示例

完整示例：多层嵌套

模式二：直接添加（Add as Node）

基础示例

子图有私有状态的情况

子图持久化

自动继承（推荐）

子图独立记忆

流式输出子图

开启子图流式输出

查看子图状态

完整业务场景：电商智能客服系统

模式选择指南

常见坑点

坑点 1：状态不匹配

坑点 2：重复配置 Checkpointer

坑点 3：Tool 内调用子图无法查看状态

总结对比表

核心要点回顾

下一步学习
